Kelebek Vana Yedek Parçaları
Kelebek Vana Yedek Parçalar
Ürün Açıklaması
- Kodlar U-PVC için olup PPRC için rengiyle birlikte belirtilmesi gerekmektedir.

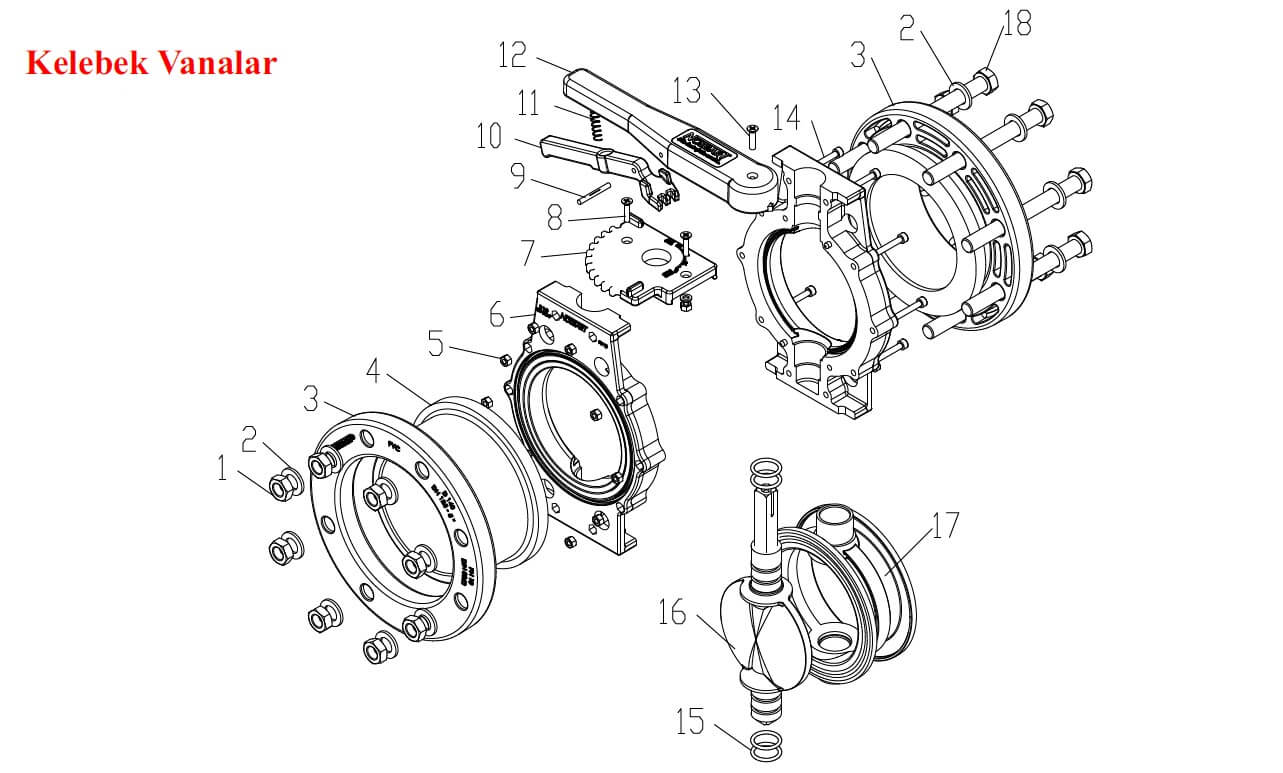

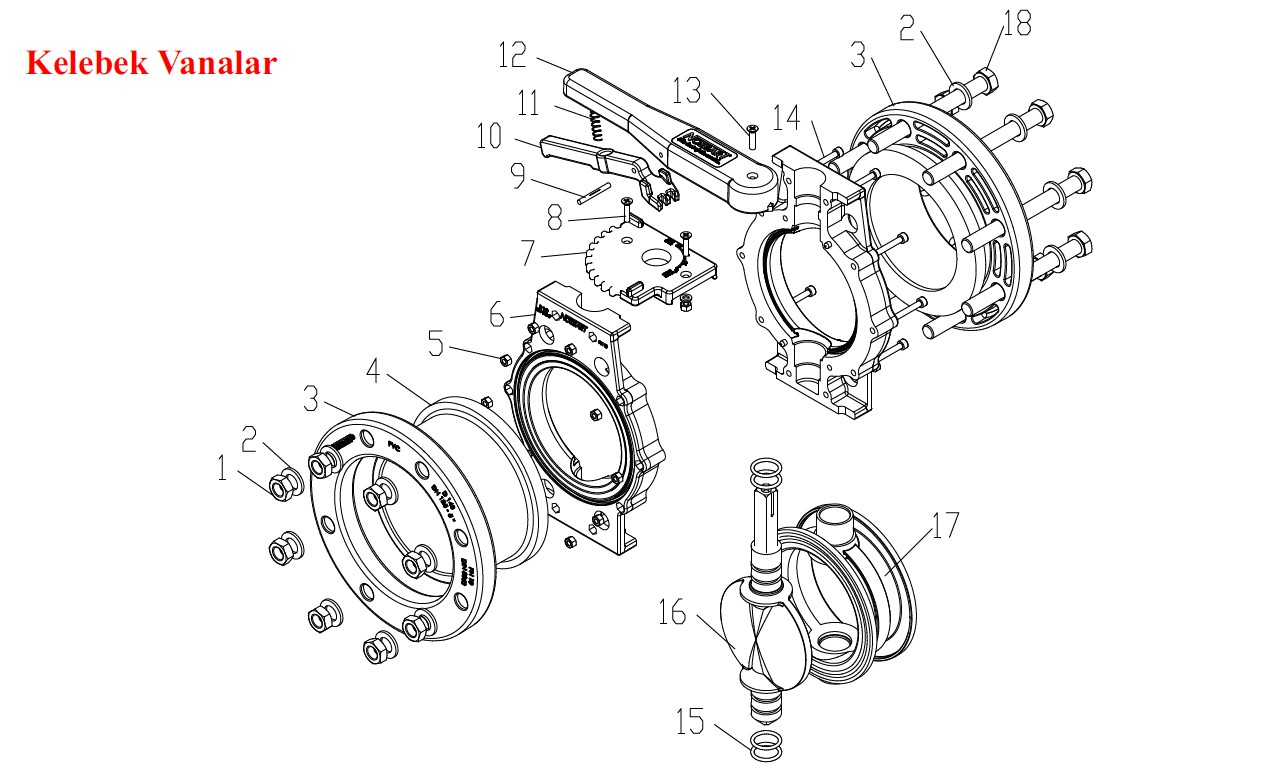

| NO | Parça Adı | 2 1/2" - 75 mm | 3" - 90 mm | 4" - 110 mm | 5" - 140 mm |
|---|---|---|---|---|---|
| 1 | Flanş Somunu | DİM-0301 | DİM-0301 | DİM-0301 | DİM-0301 |
| 2 | Flanş Pulu | DİM-0302 | DİM-0302 | DİM-0302 | DİM-0302 |
| 3 | Flanş | FFL-075 | FFL-090 | FFL-110 | FFL-140 |
| 4 | Kole | FKL-075 | FKL-090 | FKL-110 | FKL-140 |
| 5 | Gövde Somunu | DİM-0305 | DİM-0305 | DİM-0305 | DİM-0305 |
| 6 | Kelebek Vana Gövdesi | DİM-0206 | DİM-0306 | DİM-0406 | DİM-0506 |
| 7 | Kilitleme Tablası | DİM-0307 | DİM-0307 | DİM-0407 | DİM-0507 |
| 8 | Tabla Civatası - Pul ve Somun | DİM-0308 | DİM-0308 | DİM-0308 | DİM-0308 |
| 9 | Kol Pimi | DİM-0309 | DİM-0309 | DİM-0309 | DİM-0309 |
| 10 | Kilitleme Mandalı | DİM-0310 | DİM-0310 | DİM-0310 | DİM-0310 |
| 11 | Kol Yayı | DİM-0311 | DİM-0311 | DİM-0311 | DİM-0311 |
| 12 | Kumanda Kolu | DİM-0212 | DİM-0312 | DİM-0412 | DİM-0512 |
| 13 | Kumanda Kolu Civatası | DİM-0313 | DİM-0313 | DİM-0313 | DİM-0313 |
| 14 | Gövde Civatası | DİM-0314 | DİM-0314 | DİM-0414 | DİM-0514 |
| 15 | O-ring | DİM-0315 | DİM-0315 | YVS-109 | DİM-0515 |
| 16 | Kelebek | DİM-0216 | DİM-0316 | DİM-0416 | DİM-0516 |
| 17 | Teflon Burçlu Lastik Contası | DİM-0317 | DİM-0317 | DİM-0417 | DİM-0517 |
| 18 | Flanş Civatası | DİM-0218 | DİM-0318 | DİM-0418 | DİM-0518 |
| NO | Parça Adı | 6" - 160 mm | 8" - 225 mm | 10" - 280 mm | 12" - 315 mm |
|---|---|---|---|---|---|
| 1 | Flanş Somunu | DİM-0601 | DİM-0601 | DİM-0601 | DİM-0601 |
| 2 | Flanş Pulu | DİM-0602 | DİM-0602 | DİM-0602 | DİM-0602 |
| 3 | Flanş | FFL-160 | FFL-225 | FFL-280 | FFL-315 |
| 4 | Kole | FKL-160 | FKL-225 | FKL-280 | FKL-315 |
| 5 | Gövde Somunu | DİM-0605 | DİM-0605 | DİM-0605 | DİM-0605 |
| 6 | Kelebek Vana Gövdesi | DİM-0606 | DİM-0806 | DİM-1006 | DİM-1206 |
| 7 | Kilitleme Tablası | DİM-0607 | DİM-0607 | DİM-0607 | DİM-0607 |
| 8 | Tabla Civatası - Pul ve Somun | DİM-0608 | DİM-0608 | DİM-0608 | DİM-0608 |
| 9 | Kol Pimi | DİM-0609 | DİM-0609 | DİM-0609 | DİM-0609 |
| 10 | Kilitleme Mandalı | DİM-0610 | DİM-0610 | DİM-1010 | DİM-1010 |
| 11 | Kol Yayı | DİM-0611 | DİM-0611 | DİM-1011 | DİM-1011 |
| 12 | Kumanda Kolu | DİM-0612 | DİM-0812 | DİM-1012 | DİM-1212 |
| 13 | Kumanda Kolu Civatası | DİM-0313 | DİM-0313 | DİM-0313 | DİM-0313 |
| 14 | Gövde Civatası | DİM-0614 | DİM-0814 | DİM-1014 | DİM-1014 |
| 15 | O-ring | YVS-912 | PMP025-12 | DİM-1015 | DİM-1215 |
| 16 | Kelebek | DİM-0616 | DİM-0816 | DİM-1016 | DİM-1216 |
| 17 | Teflon Burçlu Lastik Contası | DİM-0617 | DİM-0817 | DİM-1017 | DİM-1217 |
| 18 | Flanş Civatası | DİM-0618 | DİM-0818 | DİM-1018 | DİM-1218 |
