U-PVC Aktüatör Uyumlu Flanşlı Küresel Asit Vanaları
Ürün Açıklaması

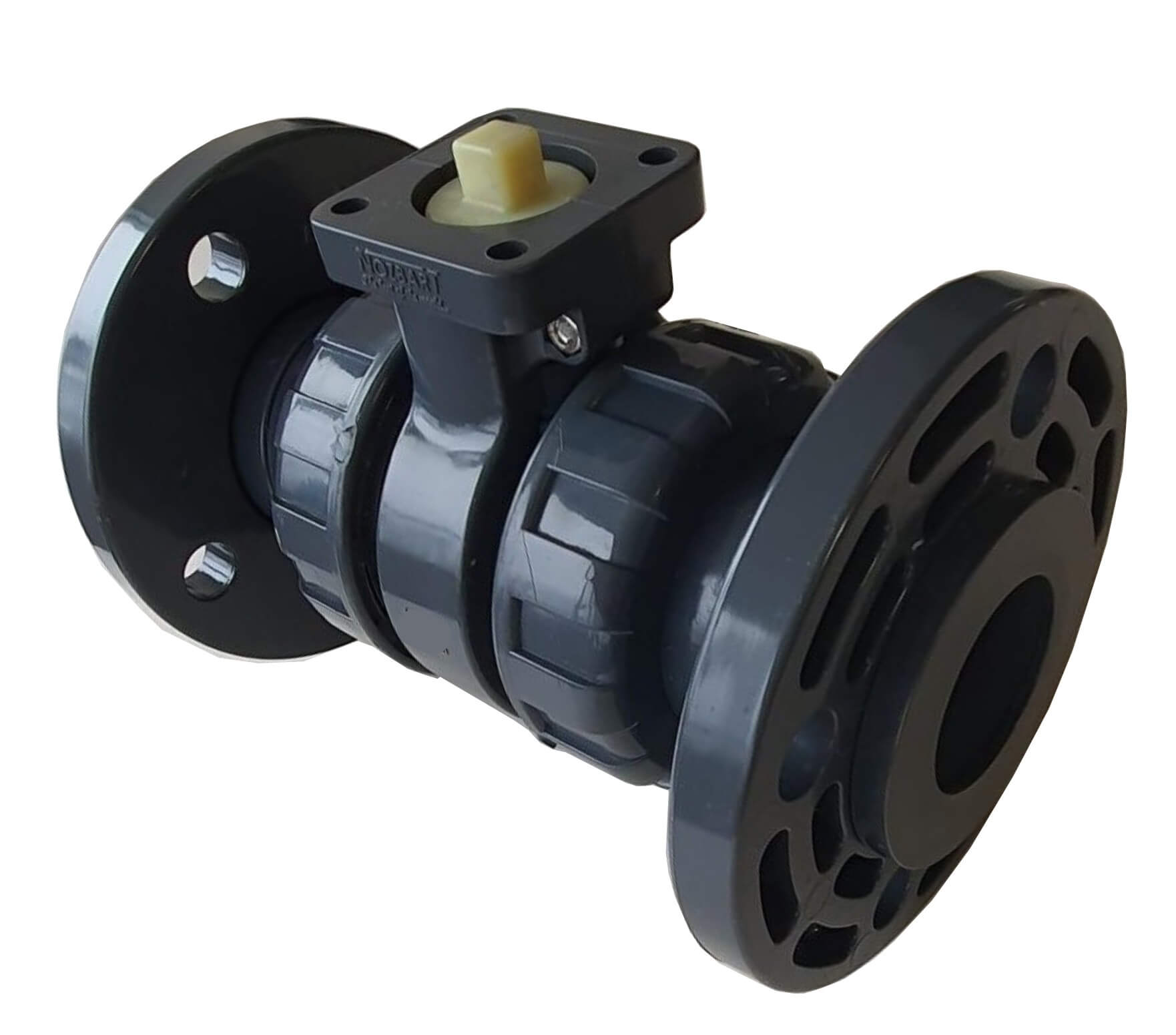

Nozbart® U-PVC Aktüatör Uyumlu Flanşlı Küresel Asit Vanaları
Nozbart® U-PVC Aktüatör Uyumlu Flanşlı Küresel Asit Vanaları, korozif ortamlarda maksimum güvenlik sağlar. Termoplastik gövdesi, EPDM o-ringleri ve teflon küre contasıyla sızdırmaz, dayanıklı ve uzun ömürlü akış kontrolü sunar.
Teknik özellikler:
- Her biri tek tek test edilmiştir.
- 20 mm (1/2”) - 110 mm (4”) tam geçişli tüm ebatlarda Metrik ve İngiliz standardında.
- Özel dizaynı ile düşük basınç kaybı ve rahat kontrol imkanı.
- Tamamıyla termoplastik malzemeden mamul, korozyonsuz sağlıklı çalışma.
- Ortam koşullarına, kimyasal ve mekanik etkilere üstün dayanım.
- Endüstriyel uygulamalar, arıtma sistemleri ve yüzme havuzları için ideal.
- EPDM o-ring ve asit için özel teflon küre contası.
- Kendinden iki tarafı rakorlu özel dizaynı ile kolay montaj ve demontaj kolaylığı.
- Vana kapalı pozisyonda basınç altında iken somun sökülebilir, küre yerinden çıkmaz.
Küre Contası: Teflon (PTFE)
O-Ringler: EPDM / NBR / Viton (FKM)
D20 - D63 (½” - 2”) : PN 16 (240 psi)
D75 - D110 (2½”-4”) : PN 10 (150 psi)
| D mm | Inch | Kod |
|---|---|---|
| *20 | 1/2'' | VKFA-021 |
| *25 | 3/4'' | VKFA-026 |
| 32 | 1'' | VKFA-033 |
| 40 | 1 1/4'' | VKFA-041 |
| 50 | 1 1/2'' | VKFA-051 |
| 63 | 2'' | VKFA-064 |
| 75 | 2 1/2'' | VKFA-076 |
| 90 | 3'' | VKFA-091 |
| 110 | 4'' | VKFA-111 |
Aktüatör uyumlu vanaların bağlantı ve tork değerleri
| EBAT | AKTÜATÖR ÜST TABLA | BAĞLANTI | MİL KARESİ | VANA TORK |
| 32 | M6 X 25 (Havşa Başlı Imbus) | F05 | 11 | 5 |
| 40 | M8 X 25 (Havşa Başlı Imbus) | F07 | 11 | 8 |
| 50 | M8 X 25 (Havşa Başlı Imbus) | F07 | 11 | 10 |
| 63 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 15 |
| 75 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 25 |
| 90 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 45 |
| 110 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 60 |
