U-PVC Aktüatör Uyumlu Yapıştırma Küresel Asit Vanaları
Ürün Açıklaması

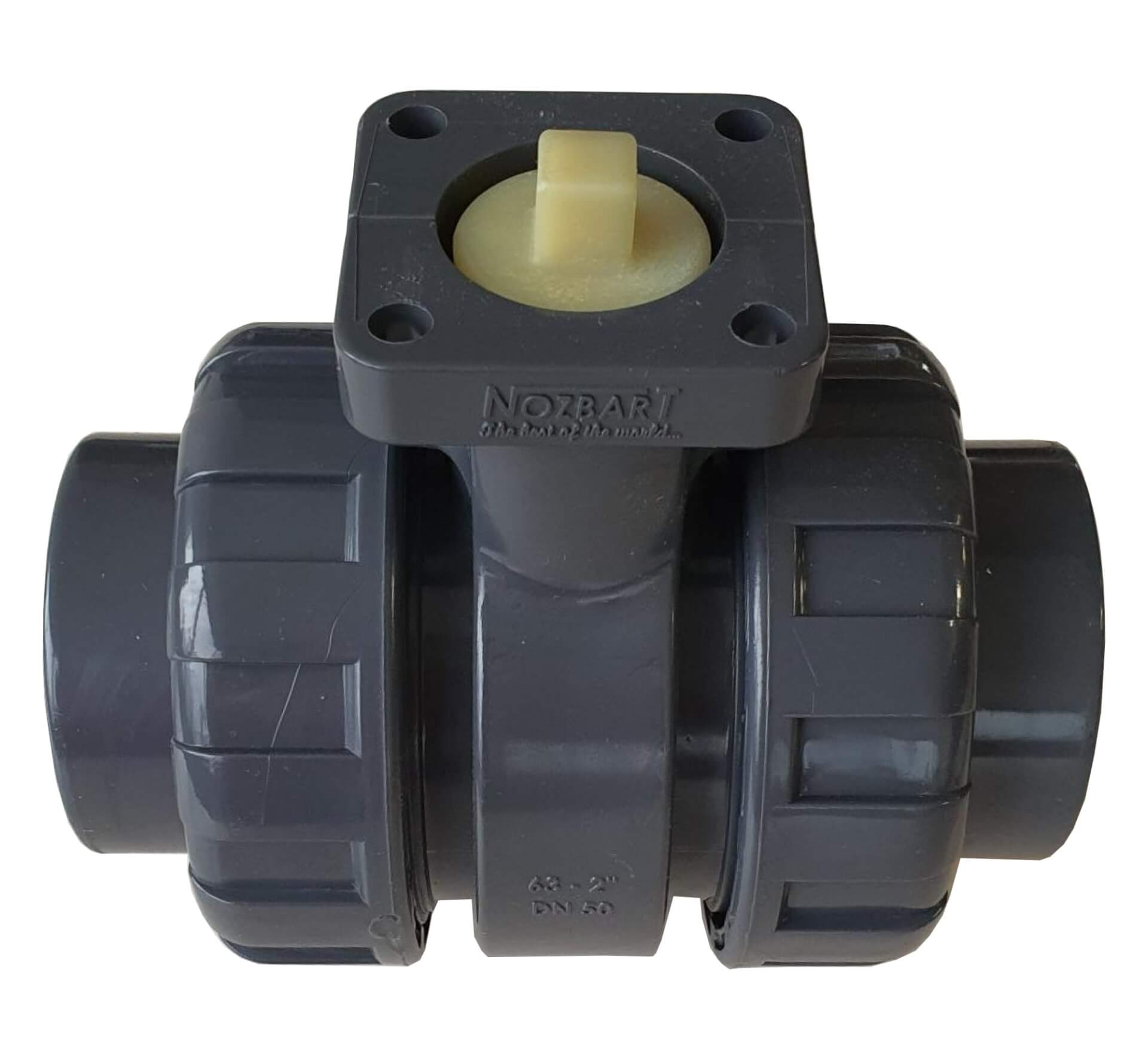

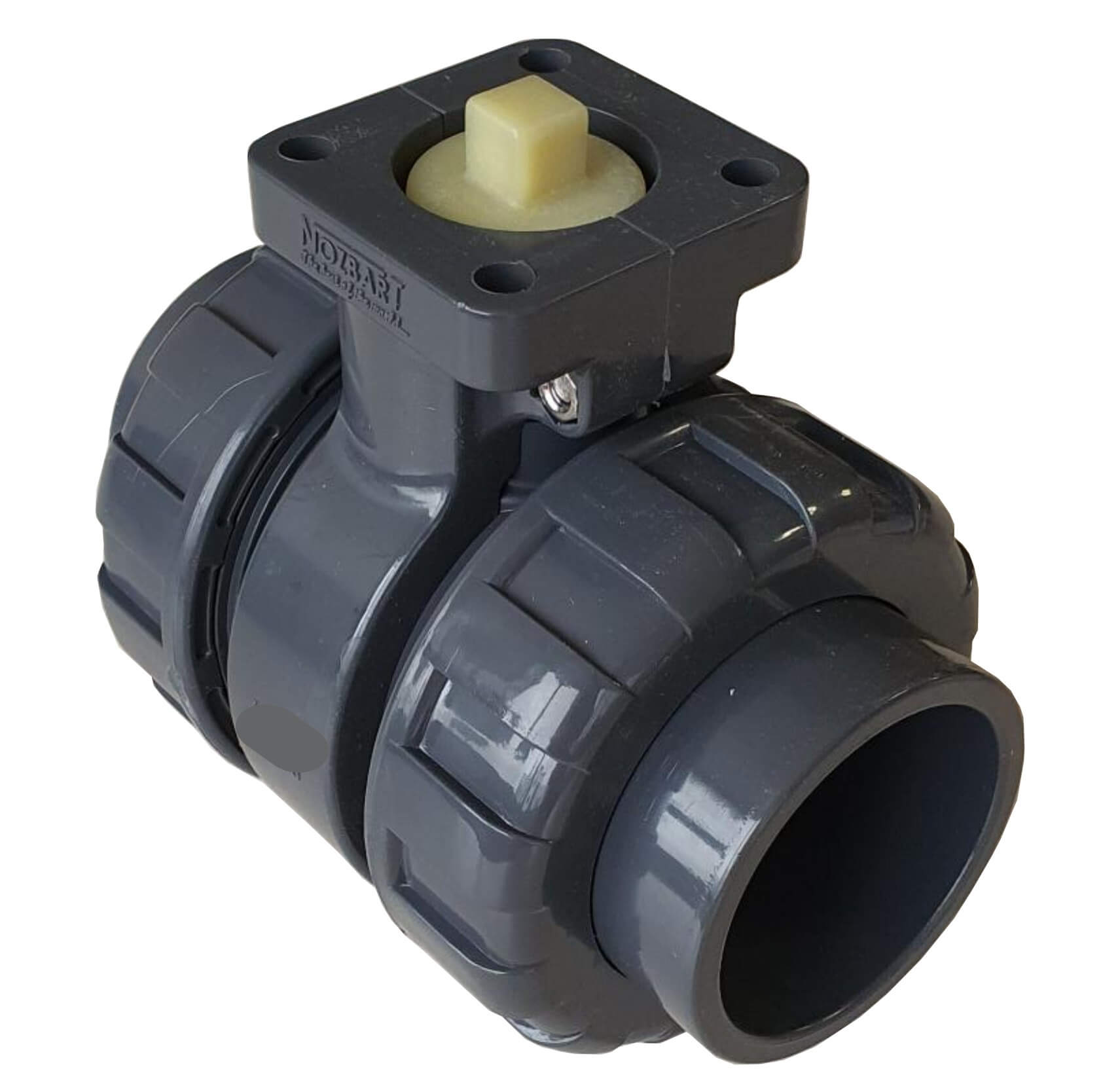

Nozbart® U-PVC Aktüatör Uyumlu Yapıştırma Küresel Asit Vanaları
Nozbart® U-PVC Aktüatör Uyumlu Yapıştırma Küresel Asit Vanaları, gelişmiş termoplastik malzemesi ile kimyasal dayanıklılığı maksimuma çıkarır. Endüstriyel ve su arıtma sistemlerinde uzun ömürlü ve güvenli akış kontrolü sağlar. Yapıştırma bağlantısı sayesinde hızlı ve sorunsuz montaj olanağı sunar.
Teknik özellikler:
- Her biri tek tek test edilmiştir.
- 20 mm (1/2”) - 110 mm (4”) tam geçişli tüm ebatlarda Metrik ve İngiliz standardında.
- Özel dizaynı ile düşük basınç kaybı ve rahat kontrol imkanı.
- Tamamıyla termoplastik malzemeden mamul, korozyonsuz sağlıklı çalışma.
- Ortam koşullarına, kimyasal ve mekanik etkilere üstün dayanım.
- Endüstriyel uygulamalar, arıtma sistemleri ve yüzme havuzları için ideal.
- EPDM o-ring ve asit için özel teflon küre contası.
- Kendinden iki tarafı rakorlu özel dizaynı ile kolay montaj ve demontaj kolaylığı.
- Vana kapalı pozisyonda basınç altında iken somun sökülebilir, küre yerinden çıkmaz.
Küre Contası: Teflon (PTFE)
O-Ringler: EPDM / NBR / Viton (FKM)
D20 - D63 (½” - 2”) : PN 16 (240 psi)
D75 - D110 (2½”-4”) : PN 10 (150 psi)
| D (mm) | Inch | Kod |
|---|---|---|
| *20 | 1/2'' | VPVCA-023 |
| *25 | 3/4'' | VPVCA-028 |
| 32 | 1'' | VPVCA-036 |
| 40 | 1 1/4'' | VPVCA-043 |
| 50 | 1 1/2'' | VPVCA-053 |
| 63 | 2'' | VPVCA-066 |
| 75 | 2 1/2'' | VPVCA-078 |
| 90 | 3'' | VPVCA-093 |
| 110 | 4'' | VPVCA-113 |
Aktüatör uyumlu vanaların bağlantı ve tork değerleri
| EBAT | AKTÜATÖR ÜST TABLA | BAĞLANTI | MİL KARESİ | VANA TORK |
| 32 | M6 X 25 (Havşa Başlı Imbus) | F05 | 11 | 5 |
| 40 | M8 X 25 (Havşa Başlı Imbus) | F07 | 11 | 8 |
| 50 | M8 X 25 (Havşa Başlı Imbus) | F07 | 11 | 10 |
| 63 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 15 |
| 75 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 25 |
| 90 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 45 |
| 110 | M8 X 20 (Havşa Başlı Imbus) | F07 | 14 | 60 |
