U-PVC Manuel Kelebek Vanalar
Ürün Açıklaması
Nozbart® U-PVC Kelebek Vanalar
Agresif kimyasallara, asit ve bazlara karşı yüksek direnç sunan yapısıyla özellikle kimya, arıtma, havuz ve endüstriyel sıvı transfer sistemlerinde güvenle kullanılır. Hafif ve dayanıklı U-PVC gövdesi sayesinde montajı kolaydır, ergonomik kol yapısıyla kullanıcı dostu bir kontrol imkânı sunar. Sızdırmazlık sağlayan kaliteli contaları ve uzun ömürlü yapısı ile sisteminizde güvenli ve verimli bir akış kontrolü sağlar.
Temel Özellikler:
- EPDM contalı yapı
- Ergonomik kol
- Korozyona dayanıklı UPVC gövde ve disk
- Hafif yapı, kolay montaj ve bakım
- Kimyasal ve su arıtma sistemleri için ideal
- Standart ISO montaj flanşı
Kullanım Alanları:
- Kimyasal proses hatları
- Su ve atıksu arıtma tesisleri
- Yüzme havuzu sistemleri
- Sıvı transfer hatları
- Endüstriyel sıvı taşıma sistemleri

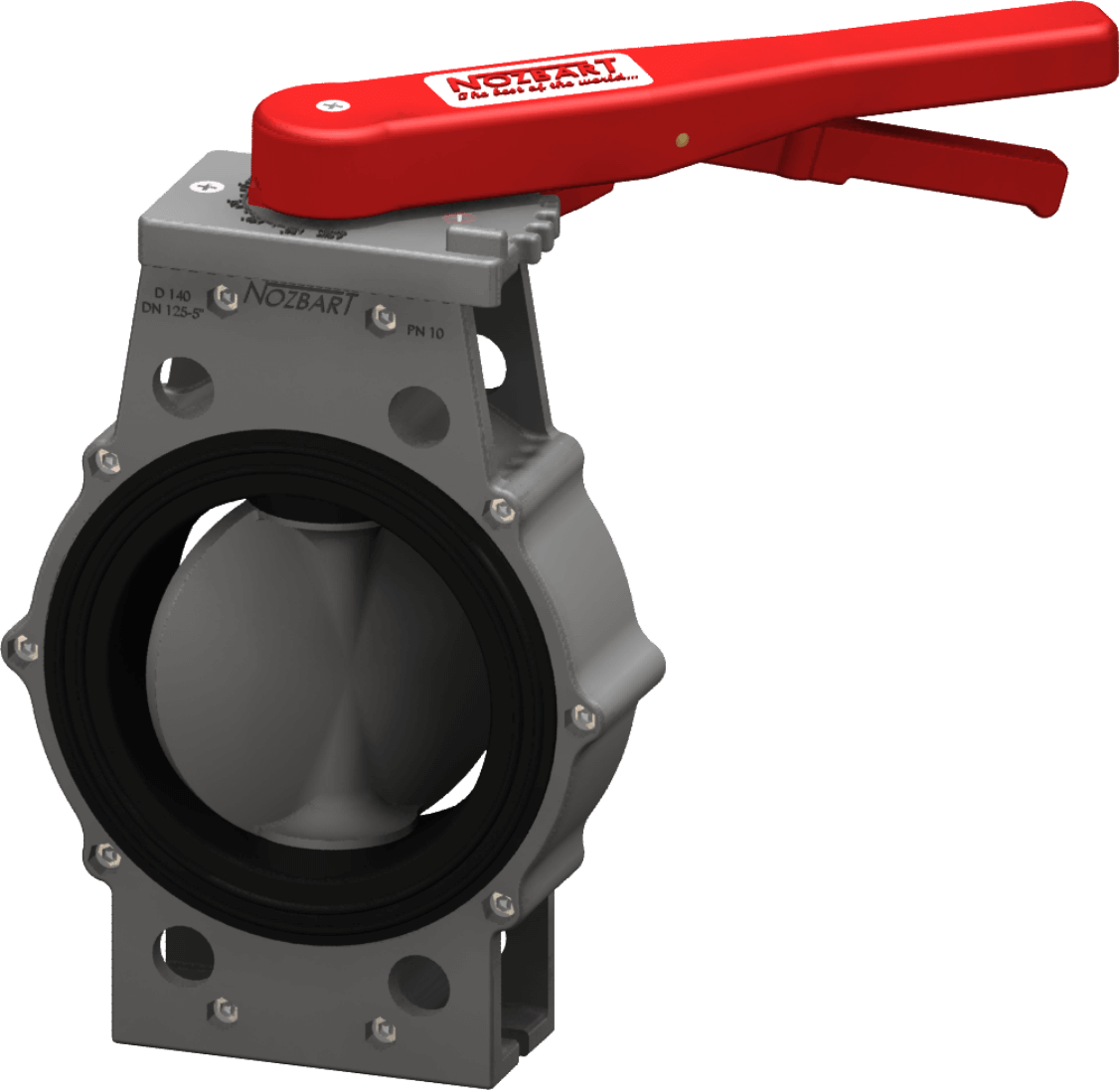

ÇIPLAK
| DN (mm) | D (Metrik) | Metrik Kod | NPS (Inch) | D (İmperyal) | İmperyal Kod | D (Avustralya / Yeni Zelanda) | Avustralya / Yeni Zelanda Kod |
|---|---|---|---|---|---|---|---|
| ISO / DIN / EN | ISO / DIN / EN | ISO / DIN / EN | BS / ANSI / ASTM | BS / ANSI / ASTM | BS / ANSI / ASTM | AS / NZS | AS / NZS |
| 50 | 63 mm | DİM-063 | 2" | 60,3 mm | ADİM-063 | 60,3 mm | ADİM-063 |
| 65 | 75 mm | DİM-075 | 2 1/2" | 75,3 mm | ADİM-075 | 75,3 mm | ADİM-075 |
| 80 | 90 mm | DİM-090 | 3" | 88,9 mm | ADİM-090 | 88,9 mm | ADİM-090 |
| 100 | 110 mm | DİM-110 | 4" | 114,3 mm | ADİM-110 | 114,3 mm | ADİM-110 |
| 110 | 125 mm | DİM-125 | - | - | |||
| 125 | 140 mm | DİM-140 | 5" | 140,3 mm | ADİM-140 | 140,0 mm | DİM-140 |
| 150 | 160 mm | DİM-160 | 6" | 168,3 mm | ADİM-160 | 168,0 mm | DİM-160 |
| 175 | 200 mm | DİM-200 | 7" | 193,7 mm | ADİM-200 | 200,0 mm | DİM-200 |
| 200 | 225 mm | DİM-225 | 8" | 219,1 mm | ADİM-225 | 225,0 mm | DİM-225 |
| 225 | 250 mm | DİM-250 | 9" | 244,5 mm | ADİM-250 | 250,0 mm | DİM-250 |
| 250 | 280 mm | DİM-280 | 10" | 273,0 mm | ADİM-280 | 280,0 mm | DİM-280 |
| 300 | 315 mm | DİM-315 | 12" | 329,9 mm | ADİM-315 | 315,0 mm | DİM-315 |

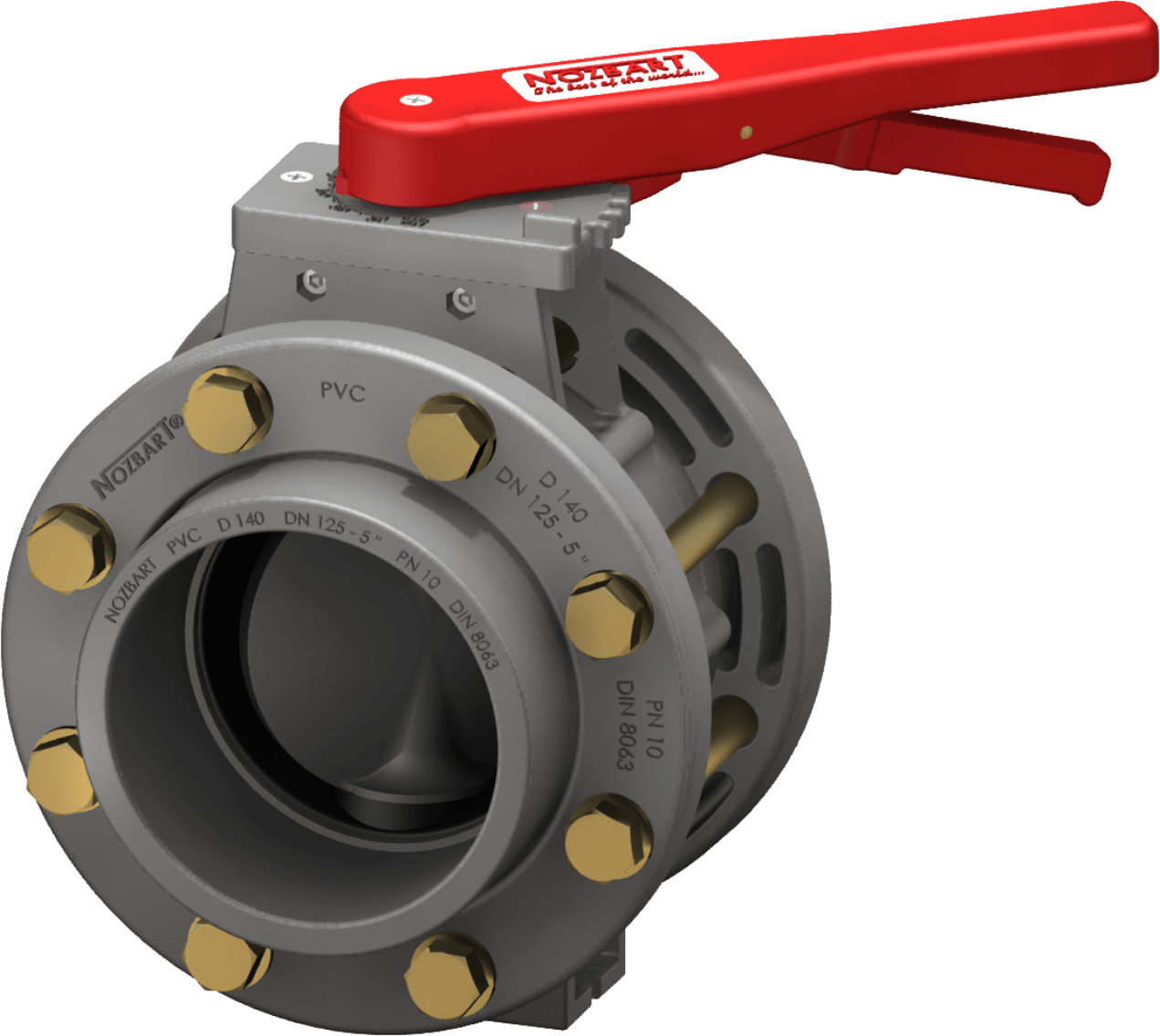

KOMPLE
| DN (mm) | D (Metrik) | Metrik Kod | NPS (Inch) | D (İmperyal) | İmperyal Kod | D (Avustralya / Yeni Zelanda) | Avustralya / Yeni Zelanda Kod |
|---|---|---|---|---|---|---|---|
| ISO / DIN / EN | ISO / DIN / EN | ISO / DIN / EN | BS / ANSI / ASTM | BS / ANSI / ASTM | BS / ANSI / ASTM | AS / NZS | AS / NZS |
| 50 | 63 mm | DİM-064 | 2" | 60,3 mm | ADİM-064 | 60,3 mm | ADİM-064 |
| 65 | 75 mm | DİM-076 | 2 1/2" | 75,3 mm | ADİM-076 | 75,3 mm | ADİM-076 |
| 80 | 90 mm | DİM-091 | 3" | 88,9 mm | ADİM-091 | 88,9 mm | ADİM-091 |
| 100 | 110 mm | DİM-111 | 4" | 114,3 mm | ADİM-111 | 114,3 mm | ADİM-111 |
| 110 | 125 mm | DİM-126 | - | - | - | - | - |
| 125 | 140 mm | DİM-141 | 5" | 140,3 mm | ADİM-141 | 140,0 mm | DİM-141 |
| 150 | 160 mm | DİM-161 | 6" | 168,3 mm | ADİM-161 | 168,0 mm | DİM-161 |
| 175 | 200 mm | DİM-201 | 7" | 193,7 mm | ADİM-201 | 200,0 mm | DİM-201 |
| 200 | 225 mm | DİM-226 | 8" | 219,1 mm | ADİM-226 | 225,0 mm | DİM-226 |
| 225 | 250 mm | DİM-251 | 9" | 244,5 mm | ADİM-251 | 250,0 mm | DİM-251 |
| 250 | 280 mm | DİM-281 | 10" | 273,0 mm | ADİM-281 | 280,0 mm | DİM-281 |
| 300 | 315 mm | DİM-316 | 12" | 329,9 mm | ADİM-316 | 315,0 mm | DİM-316 |
